Συστήματα διαχείρισης μπαταρίας

Σύστημα διαχείρισης μπαταριών BMU

Ελέγχου BAU BMS αποθήκευσης ενέργειας

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Ecolite/OEM/ODM

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Συσκευή από χαρτόνι

Χρόνος παράδοσης: 1-2 μήνες

Όροι πληρωμής: Λ/Κ, Τ/Τ

Δυνατότητα προσφοράς: 2000 μονάδες ανά μήνα

Εκθεσιακός χώρος

Επίπεδο 3 Συστήματα διαχείρισης μπαταριών Αποθήκευση ενέργειας BMS με BAU BCU BMU Control

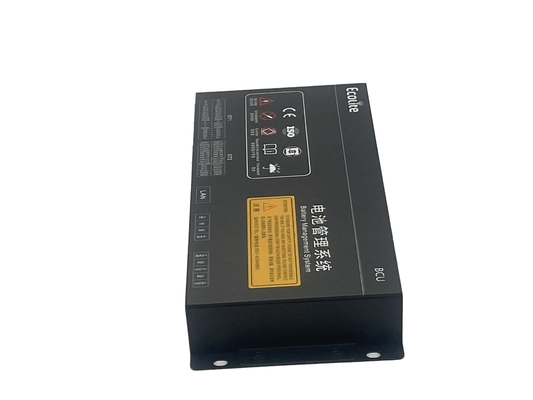

Περιγραφή προϊόντων

Το σύστημα διαχείρισης μπαταριών Ecolite επιπέδου 3 για αποθήκευση ενέργειας με BAU BCU και BMU Control

Διάγραμμα συστήματος αρχιτεκτονικής αποθήκευσης ενέργειας επιπέδου 3:
Αρχιτεκτονική συστημάτων μπαταριών επιπέδου 3:Ελέγχος πρώτου επιπέδου: Η BAU διαχειρίζεται κεντρικά τις διάφορες συστάδες μπαταριών στην συστοιχία μπαταριών και επικοινωνεί με εξωτερικά PCS, UPS, EMS, κλιματισμό,ψύξη με υγρό, προστασία από πυρκαγιά κλπ.
Δευτερογενής έλεγχος: BCU1~BCU Διαχείριση κάθε ομάδας μπαταριών συλλογή πληροφοριών για τις μπαταρίες ομάδας, έλεγχος υψηλής τάσης και φόρτωση πληροφοριών ομάδας στην BAU.

Ελεγχόμενο από σκλάβους:BMU1~BMUn, υπεύθυνο για τη συλλογή τάσης, θερμοκρασίας και άλλων πληροφοριών της μονάδας μπαταρίας.

Προϊόντα	Διαμόρφωση λειτουργίας
ΜΚΟ	Παράμετρος	Ελάχιστη αξία	Τυπική τιμή	Μέγιστη τιμή μονάδας		Περιγραφή
	Εισόδου ισχύος	9	24	32	v
	ρεύμα λειτουργίας	180	125	130	mA
	Κατηγορία ισχύος			S3	W
	CAN Bus			3	Διάδρομος	Δύο-οδική απομόνωση, μία-οδική μη απομόνωση
	485 λεωφορείο			2	Διάδρομος	Δύοπλευρη απομόνωση
	Διασύνδεση LAN (TCP/P)			1	Διάδρομος
	Υψηλή έξοδος άκρου			8+2	Διάδρομος	Υποστήριξη διμερούς για έξοδο PWM
	Ανίχνευση εισόδου εναλλαγής			9	Διάδρομος	Εναμελής ανίχνευση βαθιάς προώθησης, 1-οδική
	Έξοδος ξηρού κόμβου			2	Διάδρομος	Κατηγορία 2Α, παθητική ισχύς
	Ανίχνευση θερμοκρασίας			4	Διάδρομος	+2°C,-40~125°C, υποστηρίζει NTC-10K,100K
	Διάδρομος ανίχνευσης συνολικής τάσης			3	Διάδρομος	1 κανάλι υποστηρίζει ανίχνευση κύριας και αρνητικής πρόσφυσης ρελέ
	Συνολική περιοχή ανίχνευσης τάσης	12		1500	V	Συνολικό σφάλμα ανίχνευσης πίεσης ≤ 0,3%
	Διαχείριση της ονομαστικής τάσης της μπαταρίας		1500		V	Ράσοκλτάζ σόγια, αντέχει στην τάση ΑΚ3100+, DC4380+
	Υποστηρίζει τον αριθμό BMU			40	ΚΠΣ
	Ανιχνεύστε το σύνολο	6		500	Σχοινιά	Χρησιμοποιείται σε
	Αριθμός χορδών μπαταρίας					Συνδυασμός με BMU
	Ανίχνευση ρεύματος			2	Διάδρομος	Υποστηρίζει 1 διαίρεση, 1 αίθουσα (υποστηρίζει 5v,12v), και μπορούν να συλλέγουν ταυτόχρονα δεδομένα
	Πεδίο ανίχνευσης ρεύματος	-1500.		1500	Α	Πεδίο επιλογής
	Λάθος ανίχνευσης ρεύματος	0	1	1% FSR	Α	Τυπικό σφάλμα 0,5% FSR, μέγιστο σφάλμα 1% FSR
	Δοκιμές μόνωσης			15%	KΩ	0-200KΩ,λάθος <15KΩ,>200KΩ,λάθος ≤+15%
	Αυτόματη διεύθυνση BCU		υποστήριξη			Τύπος απομόνωσης, σήμα επιπέδου που απευθύνεται
	Λάθος εκτίμησης SOC	0	3%	5%		≤ 5%
	Ακριβότητα εκτίμησης SOH	0	3%	10%
	Ακρίβεια της εκτίμησης της ΕΤΕ	0	3%	5%

Προϊόντα	Διαμόρφωση λειτουργίας
ΜΜΑ	Παράμετρος	Ελάχιστη αξία	Τυπική τιμή	Μέγιστη τιμή μονάδας		Περιγραφή
	Εισόδου ισχύος	9	24	32	v
	ρεύμα λειτουργίας	180	200	220	mA
	Κατηγορία ισχύος			≤ 5	W
	CAN Bus			4	Διάδρομος	Επικοινωνία απομόνωσης
	485 λεωφορείο			4	Διάδρομος	Επικοινωνία απομόνωσης
	Διασύνδεση USB			1	Διάδρομος	Χρησιμοποιείται για εξωτερική αποθήκευση δεδομένων, προεπιλεγμένη 32/64G
	Διασύνδεση LAN (TCP/IP)			2	Διάδρομος
	Έξοδος αναμεταδόχου κινητήρα (RL)			4	Διάδρομος
	Έξοδος ξηρού κόμβου (DO)			4	Διάδρομος	Κατηγορία 2Α, παθητικός ξηρός κόμβος
	Ψηφιακή είσοδος (DlH)			2	Διάδρομος	Ανίχνευση υψηλού επιπέδου
	Ψηφιακή είσοδος (DlL)			2	Διάδρομος	Ανίχνευση χαμηλού επιπέδου
	Εισαγωγή ισχύος ψηφιακού σήματος			1	Διάδρομος	Ηλεκτρική τροφοδοσία ανίχνευσης σήματος απομόνωσης
	Υποστηρίζει τον αριθμό BCU			30	ΚΠΣ

Προϊόντα		Διαμόρφωση λειτουργίας
ΜΜΕ	Παράμετρος	BMU16	BMU32	BMU48	BMU64
	Πεδίο τάσης λειτουργίας	9 ~ 32V
	Πεδίο τάσης λειτουργίας	S50mA ((12V) /s25mA ((24V)
	Κατηγορία ισχύος	≤ 0,6W
	Επικοινωνία CAN	1 κανάλι
	Αριθμός χορδών απόκτησης τάσης	16	32	48	64
	Σημείο ανίχνευσης θερμοκρασίας	4	8	12	16
	Πεδίο ανίχνευσης μεμονωμένων κυττάρων	0-5000mV· Η υπέρβαση του εύρους των -0,5~6V μπορεί να προκαλέσει βλάβη του AFE
	Ακριβότητα απόκτησης τάσης	± 5mV
	Ακριβότητα ανίχνευσης θερμοκρασίας ±2°C	±2°C
	Λειτουργία ισορροπίας	Υποστήριξη, παθητική ισορροπία
	Ισορροπημένος αριθμός γραμμών έναρξης	Κάθε 8 κανάλια μπορούν να ενεργοποιήσουν 1 εξισορρόπηση κανάλι
	Εισαγωγή ισχύος ψηφιακού σήματος	Max120mA, αποτελεσματική τιμή 30-50mA
	Αυτόματη κατανομή διεύθυνσης	Υποστήριξη
	Βελτίωση	Δύοπλευρη στεγνή επαφή, ονομαστική 2A, παθητική ισχύς
	Ανίχνευση αναλογικής εισόδου	Δύο κατευθύνσεις (ανίχνευση υψηλών άκρων)
	Εγκαταστάτης εκκίνησης	Υποστήριξη καύσης και εγγραφής CAN bus
	Επικοινωνία CAN	1 κανάλι
	Αντι-αντίστροφη σύνδεση τροφοδοσίας	Υποστήριξη
	Πρόληψη υπερβολικών ενεργειακών κυμάτων	Υποστήριξη
	Αντίσταση τάσης	Αντιστέκεται στην τάση AC3100+, DC4380+
	Θερμοκρασία λειτουργίας	-40°C~85°C
	Θέρμανση αποθήκευσης	-40°C~125°C
	Επίπεδο προστασίας	IP43, όχι αδιάβροχο
	Η υγρασία	< 95%, χωρίς συμπύκνωση
	Σοκ	≤5500m
	Αυτόματη κατανομή διεύθυνσης	Σε 10-25Hz, το εύρος είναι 1,2mm: Σε 26-500Hz, μέγιστο 30m/S
	Πέτα το.	1.5m, 5 φορές τόσο σε οριζόντια όσο και σε κατακόρυφη κατεύθυνση, καμία βλάβη στο PCBA, καμία αλλαγή στην απόδοση
