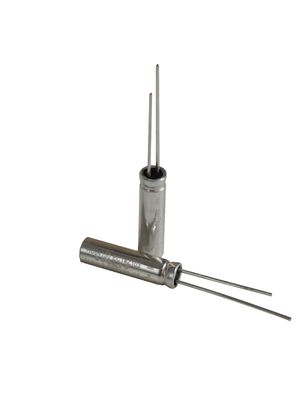

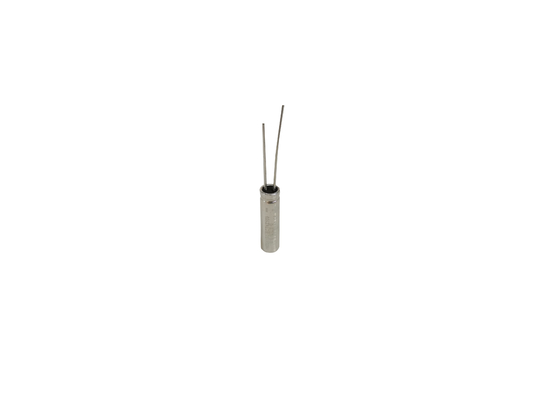

Μπαταρία Λιθίου-Τιτανικούχου 2.4V 5mAh Tiny Rechargeable
1. Πεδίο Εφαρμογής
Εφαρμόζεται μόνο σε επαναφορτιζόμενες μπαταρίες λιθίου σε πυκνωτές ή σε συστοιχίες μπαταριών που παράγονται από την Hefei ECOLTO Energy Co. Ltd, συμπεριλαμβανομένων των ιόντων λιθίου
κυψέλες μπαταριών και εξαρτήματα προστασίας.
2. Σύσταση Μπαταρίας
| Αρ. |
Όνομα |
Μοντέλο |
Σημείωση |
| 1 |
Ένα κομμάτι κυψέλης |
HC04150-5mAh-2.4V |
/ |
3. Προδιαγραφές
| Αρ. |
Στοιχεία |
Κριτήρια |
Σημειώσεις |
| 3.1 |
Τυπική Χωρητικότητα |
5mAh[±20%] |
Φόρτιση και εκφόρτιση 0.5C για τάση αποκοπής |
| 3.2 |
Ονομαστική Τάση |
2.4V |
/ |
| 3.3 |
Εσωτερική Αντίσταση |
≤1000mΩ |
AC 1KHz μετά από τυπική φόρτιση |
| 3.4 |
Τάση αποκοπής φόρτισης |
2.8V |
/ |
| 3.5 |
Τυπικό ρεύμα φόρτισης |
5mA |
1C |
| 3.6 |
Μέγιστο ρεύμα φόρτισης |
50mA |
10C |
| 3.7 |
Τυπικό ρεύμα εκφόρτισης |
5mA |
1C |
| 3.8 |
Μέγιστο ρεύμα εκφόρτισης |
50mA |
10C |
| 3.9 |
Τάση αποκοπής εκφόρτισης |
1.8V |
/ |
| 3.10 |
Θερμοκρασία |
-20~+70℃ |
Εύρος Θερμοκρασίας Λειτουργίας |
| -20~+70℃ |
Εύρος Θερμοκρασίας Αποθήκευσης |
4. Σχέδιο Μπαταρίας
4.1 Διαστάσεις (mm)
| Διάσταση |
(mm) |
| ФD |
3.9±0.1 |
| L |
15.0±0.5 |
| L2 |
3.0±1.0 |
| Фd |
0.45±0.05 |
| F |
1.6±0.2 |
4.2 Σήμανση
5. Οπτική Επιθεώρηση
Δεν θα υπάρχουν ελαττώματα όπως γρατσουνιές, ατέλειες, ρωγμές και διαρροές, τα οποία μπορεί να επηρεάσουν αρνητικά την εμπορική αξία της μπαταρίας.
5.1 Τυπική Συνθήκη Δοκιμής
Εκτός εάν ορίζεται διαφορετικά, όλες οι δοκιμές που αναφέρονται σε αυτήν την προδιαγραφή προϊόντος διεξάγονται υπό τις παρακάτω συνθήκες:
Θερμοκρασία: 25±3℃
Υγρασία: 45℃-85%RH
5.2 Ηλεκτρική Απόδοση
5.3 Ηλεκτρική Απόδοση
6. Αποθήκευση και άλλα
6.1 Μακροχρόνια Αποθήκευση
Εάν αποθηκευτεί για μεγάλο χρονικό διάστημα (πάνω από τρεις μήνες), η κυψέλη θα πρέπει να αποθηκεύεται σε ξηρό και δροσερό μέρος. Η τάση αποθήκευσης της κυψέλης θα πρέπει να είναι 2.4~2.45V
6.2 Περίοδος Εγγύησης
Η περίοδος εγγύησης είναι ένα έτος από την ημερομηνία αποστολής. Η Hefei ECOLTO Energy Co., Ltd εγγυάται την αντικατάσταση σε περίπτωση μπαταρίας με ελαττώματα που αποδεδειγμένα οφείλονται στη διαδικασία κατασκευής και όχι στην κακή χρήση και κατάχρηση του πελάτη.
6.3 Άλλα
Οποιαδήποτε θέματα που δεν αναφέρονται σε αυτό το εγχειρίδιο πρέπει να καθορίζονται μέσω διαπραγμάτευσης μεταξύ των δύο μερών.
7. Κίνδυνος
Προσοχή και Οδηγίες
·Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε τις προδιαγραφές και τις προφυλάξεις ασφαλείας, εξασφαλίστε τη σωστή εφαρμογή και ασφάλεια.
8. Προσοχή
·Η αποτυχία στα ακόλουθα στοιχεία μπορεί να προκαλέσει διαρροή, θερμότητα ή και φωτιά.
·Απαγόρευση αντίστροφης φόρτισης της μπαταρίας
·Απαγόρευση υπερφόρτισης της μπαταρίας
·Απαγόρευση υπερ-εκφόρτισης της μπαταρίας
·Απαγόρευση βραχυκυκλώματος του θετικού και αρνητικού της μπαταρίας.
·Παρακαλώ φορτίστε με καθορισμένο φορτιστή
·Μην χτυπάτε, χτυπάτε, καρφώνετε ή αποσυναρμολογείτε την μπαταρία.
·Παρακαλώ κρατήστε μακριά από φωτιά ή άλλες πηγές θέρμανσης και απαγόρευση απόρριψης της μπαταρίας στη φωτιά.
9. Οδηγίες
·Εάν ο ηλεκτρολύτης έρθει σε επαφή με το δέρμα ή τα μάτια, θα πρέπει να ξεπλύνετε αμέσως τον ηλεκτρολύτη με καθαρό νερό και να ζητήσετε συμβουλή από γιατρό.
·Μην χρησιμοποιείτε ή αποθηκεύετε την μπαταρία υπό συνθήκες πέρα από τις καθορισμένες, εκτός εάν θα αποδυναμώσει την απόδοση της μπαταρίας και θα μειώσει τη διάρκεια ζωής της μπαταρίας, ακόμη και θα προκαλέσει θέρμανση, φωτιά ή έκρηξη.
·Βεβαιωθείτε ότι η μπαταρία είναι εντός της περιόδου εγγύησης ποιότητας πριν τη χρησιμοποιήσετε.
·Εάν οι μπαταρίες είναι πολύ βρώμικες, καθαρίστε τις πριν τις χρησιμοποιήσετε, εκτός εάν θα προκαλέσουν μη φυσιολογική λειτουργία της μπαταρίας.
10. Αποθήκευση
Η κυψέλη θα πρέπει να αποθηκεύεται εντός περιβαλλοντικών συνθηκών -20℃~55℃.
Εάν η κυψέλη πρέπει να αποθηκευτεί για μεγάλο χρονικό διάστημα (πάνω από 3 μήνες), οι περιβαλλοντικές συνθήκες θα πρέπει να είναι: Θερμοκρασία: 23±5℃ Υγρασία: 65±20%RH Η τάση για μακροχρόνια αποθήκευση θα πρέπει να είναι 2.4V~2.45V.
11. Οδηγίες Χειρισμού
Διαβάστε και τηρήστε τις ακόλουθες προειδοποιήσεις και προφυλάξεις για να εξασφαλίσετε τη σωστή και ασφαλή χρήση των μπαταριών Li-ion. Δεν είμαστε υπεύθυνοι για τυχόν προβλήματα που προκύπτουν από την παραβίαση των ακόλουθων προφυλάξεων.

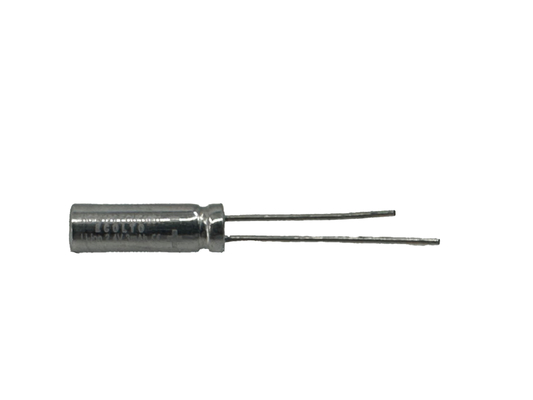

Super Mini-Shape Επαναφορτιζόμενη Κυψέλη Μπαταρίας Λιθίου Τιτανικούχου LTO 2.4V3mAh
Η κυψέλη μπαταρίας τιτανικούχου λιθίου είναι ένα είδος επαναφορτιζόμενης μπαταρίας που χρησιμοποιεί τιτανικό οξύ ως υλικό ανόδου. Έχει ασυναγώνιστα πλεονεκτήματα σε γρήγορη φόρτιση, μεγάλη διάρκεια ζωής, υψηλότερη ασφάλεια και ευρύτερη θερμοκρασία λειτουργίας από άλλες μπαταρίες ιόντων λιθίου.
Οι μπαταρίες τιτανικούχου λιθίου είναι μια τροποποιημένη μπαταρία ιόντων λιθίου επειδή χρησιμοποιούν επιπλέον νανοκρυστάλλους τιτανικούχου λιθίου στην επιφάνεια της ανόδου αντί των υλικών άνθρακα που χρησιμοποιούνται σε άλλες μπαταρίες ιόντων λιθίου. Αυτό δίνει στην άνοδο μια επιφάνεια περίπου 100 τετραγωνικών μέτρων ανά γραμμάριο, αλλά το υλικό με βάση τον άνθρακα μπορεί να επιτύχει μόνο 3 τετραγωνικά μέτρα ανά γραμμάριο, επιτρέποντας στα ηλεκτρόνια να εισέρχονται και να εξέρχονται γρήγορα από την άνοδο. Αυτό κάνει την μπαταρία τιτανικούχου λιθίου να επαναφορτίζεται γρηγορότερα και να υποστηρίζει υψηλό ρεύμα λειτουργίας όταν ζητηθεί.
Φωτίζοντας τα πρωτότυπά σας με ανώτερη κυψέλη μπαταρίας LTO - Εξαιρετική ασφάλεια, μεγαλύτερη διάρκεια ζωής μπαταρίας, γρήγορη φόρτιση και ευρύτερη θερμοκρασία λειτουργίας.
1. Πεδίο Εφαρμογής
Εφαρμόζεται μόνο σε επαναφορτιζόμενες μπαταρίες λιθίου σε πυκνωτές ή σε συστοιχίες μπαταριών που παράγονται από την Hefei ECOLTO Energy Co. Ltd, συμπεριλαμβανομένων των ιόντων λιθίου
κυψέλες μπαταριών και εξαρτήματα προστασίας. Οι εξαιρετικά μικρές μπαταρίες τιτανικούχου λιθίου χρησιμοποιούνται για εξαιρετικά μικρές συσκευές
2. Σύσταση Μπαταρίας
| Αρ. |
Όνομα |
Μοντέλο |
Σημείωση |
| 1 |
Ένα κομμάτι κυψέλης |
HC04150-3mAh-2.4V |
/ |
3. Προδιαγραφές
| Αρ. |
Στοιχεία |
Κριτήρια |
Σημειώσεις |
| 3.1 |
Τυπική Χωρητικότητα |
3mAh[±20%] |
Φόρτιση και εκφόρτιση 0.5C για τάση αποκοπής |
| 3.2 |
Ονομαστική Τάση |
2.4V |
/ |
| 3.3 |
Εσωτερική Αντίσταση |
≤1200mΩ |
AC 1KHz μετά από τυπική φόρτιση
Θερμοκρασία: 20℃±3℃
Σχετική υγρασία: ≤85%
Τάση προϊόντος: ≥ |
| 3.4 |
Τάση αποκοπής φόρτισης |
2.8V |
/ |
| 3.5 |
Τυπικό ρεύμα φόρτισης |
3mA |
1C |
| 3.6 |
Μέγιστο ρεύμα φόρτισης |
30mA |
10C |
| 3.7 |
Τυπικό ρεύμα εκφόρτισης |
3mA |
1C |
| 3.8 |
Μέγιστο ρεύμα εκφόρτισης |
30mA |
10C |
| 3.9 |
Τάση αποκοπής εκφόρτισης |
1.5V |
/ |
| 3.10 |
Θερμοκρασία |
-20~+100℃ |
Εύρος Θερμοκρασίας Λειτουργίας |
| -20~+70℃ |
Εύρος Θερμοκρασίας Αποθήκευσης |
4. Σχέδιο Μπαταρίας
4.1 Διαστάσεις (mm)
| ФD |
3.9±0.1 |
| L1 |
12.0±0.5 |
| L2 |
17.5±1.0 |
| L3 |
14±1.0 |
| Фd |
0.45±0.05 |
| F |
1.6±0.2 |
4.2 Σήμανση
5. Οπτική Επιθεώρηση
Δεν θα υπάρχουν ελαττώματα όπως γρατσουνιές, ατέλειες, ρωγμές και διαρροές, τα οποία μπορεί να επηρεάσουν αρνητικά την εμπορική αξία της μπαταρίας.
5.1 Τυπική Συνθήκη Δοκιμής
Εκτός εάν ορίζεται διαφορετικά, όλες οι δοκιμές που αναφέρονται σε αυτήν την προδιαγραφή προϊόντος διεξάγονται υπό τις παρακάτω συνθήκες:
Θερμοκρασία: 25±3℃
Υγρασία: 45℃-85%RH
5.2 Ηλεκτρική Απόδοση
| Αρ. |
Στοιχείο |
Μέθοδος και Συνθήκη Δοκιμής |
Κριτήρια |
| 1 |
Τυπική Φόρτιση |
Φόρτιση σε 2.8V σε σταθερό ρεύμα 0.5C, στη συνέχεια σταθερή τάση φόρτισης σε ρεύμα κωνικότητας 0.05C |
Σταθερή τάση 2.8V για 2.0 ώρες συνολικά στους 25+2 ℃ |
| 2 |
Χωρητικότητα |
Μετρήστε τη χωρητικότητα μέσω τυπικού μοντέλου φόρτισης και τυπικού μοντέλου εκφόρτισης |
3 mAh[±20%] |
| 3 |
Διάρκεια Κύκλου |
Φόρτιση: Τυπικό μοντέλο φόρτισης Εκφόρτιση: Τυπικό μοντέλο εκφόρτισης Επαναλάβετε τις παρακάτω διαδικασίες 2000 κύκλους |
Υπολειπόμενη χωρητικότητα>80% μετά από 2000
κύκλους έναντι χωρητικότητας εκφόρτισης του πρώτου κύκλου |
| 4 |
Αντίσταση |
Εσωτερική αντίσταση μετρημένη στα 1KHz AC |
≤1000mohm |
| 5 |
Τάση Μπαταρίας |
Μετρήστε OCV με πολύμετρο |
2.2~2.8 V |
| 6 |
Απόδοση θερμοκρασίας μπαταρίας |
Φόρτιση: Τυπικό μοντέλο φόρτισης
Εκφόρτιση: Εκφόρτιση σε 1.8at 0.2C /1c 100°C αντίστοιχα Σταθερό ρεύμα στους -20°C και 100 ℃ αντίστοιχα |
100°C, Χωρητικότητα >90% |
5.3 Ηλεκτρική Απόδοση
| Αρ. |
Στοιχείο |
Μέθοδος και Συνθήκη Δοκιμής |
Κριτήρια |
| 1 |
Δοκιμή Δόνησης |
Μετά από τυπική φόρτιση, στερεώστε τον πυκνωτή στον πίνακα δόνησης και υποβάλετε τον σε κύκλους δόνησης που ποικίλλουν με ρυθμό που η συχνότητα είναι 10Hz και 55Hz, το 1Hz ανά λεπτό μεταξύ είναι 1.6mm. Η εκδρομή του πυκνωτή δόνησης θα πρέπει να δονείται για 30 λεπτά |
Χωρίς φωτιά, χωρίς έκρηξη, χωρίς καπνό ή διαρροή |
| 2 |
Δοκιμή Πτώσης |
Η μπαταρία πέφτει από ύψος 1.3 μέτρων (X, Y, Z συν μέτρα 6 φορές σε έξι θετικά, αρνητικά) |
Χωρίς φωτιά, χωρίς έκρηξη, χωρίς καπνό ή διαρροή |
6. Αποθήκευση και άλλα
6.1 Μακροχρόνια Αποθήκευση
Εάν αποθηκευτεί για μεγάλο χρονικό διάστημα (πάνω από τρεις μήνες), η κυψέλη θα πρέπει να αποθηκεύεται σε ξηρό και δροσερό μέρος. Η τάση αποθήκευσης της κυψέλης θα πρέπει να είναι 2.4~2.45V
6.2 Περίοδος Εγγύησης
Η περίοδος εγγύησης είναι ένα έτος από την ημερομηνία αποστολής. Η Hefei ECOLTO Energy Co., Ltd εγγυάται την αντικατάσταση σε περίπτωση μπαταρίας με ελαττώματα που αποδεδειγμένα οφείλονται στη διαδικασία κατασκευής και όχι στην κακή χρήση και κατάχρηση του πελάτη.
6.3 Αποθήκευση
Η κυψέλη θα πρέπει να αποθηκεύεται εντός περιβαλλοντικών συνθηκών -20℃~ 55 C. Εάν η κυψέλη πρέπει να αποθηκευτεί για μεγάλο χρονικό διάστημα (πάνω από 3 μήνες, οι περιβαλλοντικές συνθήκες θα πρέπει να είναι: Θερμοκρασία: 23+5c Υγρασία: 65+20% RH Η τάση για μακροχρόνια αποθήκευση θα πρέπει να είναι 2.4V~2.45V.
6.3 Άλλα
Οποιαδήποτε θέματα που δεν αναφέρονται σε αυτό το εγχειρίδιο πρέπει να καθορίζονται μέσω διαπραγμάτευσης μεταξύ των δύο μερών.
7. Κίνδυνος
Προσοχή και Οδηγίες
·Πριν χρησιμοποιήσετε την μπαταρία, διαβάστε τις προδιαγραφές και τις προφυλάξεις ασφαλείας, εξασφαλίστε τη σωστή εφαρμογή και ασφάλεια.
Προσοχή
·Η αποτυχία στα ακόλουθα στοιχεία μπορεί να προκαλέσει διαρροή, θερμότητα ή και φωτιά.
·Απαγόρευση αντίστροφης φόρτισης της μπαταρίας
·Απαγόρευση υπερφόρτισης της μπαταρίας
·Απαγόρευση υπερ-εκφόρτισης της μπαταρίας
·Απαγόρευση βραχυκυκλώματος του θετικού και αρνητικού της μπαταρίας.
·Παρακαλώ φορτίστε με καθορισμένο φορτιστή
·Μην χτυπάτε, χτυπάτε, καρφώνετε ή αποσυναρμολογείτε την μπαταρία.
·Παρακαλώ κρατήστε μακριά από φωτιά ή άλλες πηγές θέρμανσης και απαγόρευση απόρριψης της μπαταρίας στη φωτιά.
